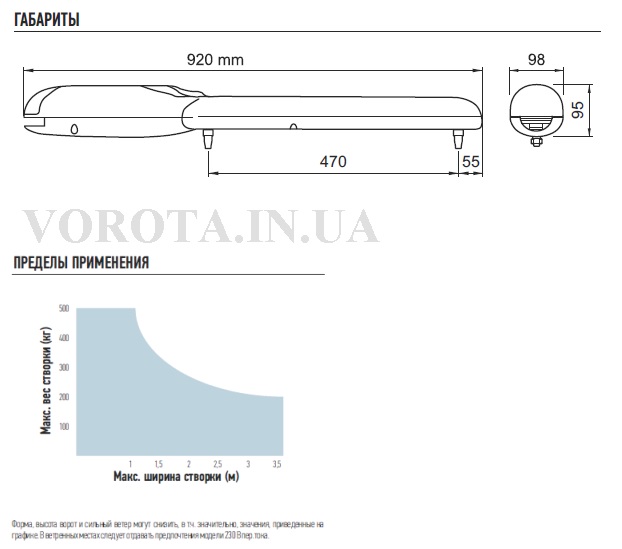

WINGO KCE комплект для автоматизации распашных ворот с весом створки до 500кг, шириной до 3,5м. Привод линейного типа 230В интенсивность 30 циклов в час, функции автоматического определения препятствий.

ПРЕИМУЩЕСТВА СЕРИИ WINGO:

• Простой монтаж и удобное подключение электрических соединений
• Предварительно установленные механические упоры в положении открыто
• Возможность использования регулируемых кронштейнов крепления без применения сварки (опция)
• Прочный корпус из алюминиевого сплава, покрытый полиэстеровой краской
• Удобный механизм ручной разблокировки привода при отсутствии напряжения

Рекомендуемые блоки управления:

• MC800 для 230В приводов
• MC424 для 24В приводов

Возможности блока управления MC424L:

• Плавный старт и плавная остановка - это уменьшение скорости привода во избежание сильного рывка при открывании и закрывании ворот, что позволяет воротам работать плавно и бесшумно
• Амперометрическая система обнаружения препятствий - используется для обнаружения возможных препятствий, которые могут возникнуть во время нормального движения ворот, в случае наличия препятствия, привод остановит створку и изменит направление на обратное
• Режим частичного открытия для прохода пешеходов
• Возможность подключения электромеханического замка
• Разъём SM для подключения радиоприемников (OXI, OXIBD, OXILR)
• Возможность резервоного питания от аккумуляторной батареи PS124 (опция)

Возможности блока управления MC800:

• Простостое программирование при помощи 3 кнопок
• Регулировка параметров работы каждого привода
• Возможность подключения устройства программирования OVIEW и вайфай приёмника IT4WIFI через адаптер IBT4N
• Возможность подключения внешних концевых выключателей
• Возможность подключение фотоэлементов BlueBUS
• Разъем SM для подключения радиоприемников (OXI, OXIBD, OXILR) с возможностью подключения любых внешних приемников с релейным выходом
• Режим частичного открытия для прохода пешеходов
• Возможность подключения электромеханического замка

Состав комплекта WINGO 5000:

• Привод WINGO 5000 – 2 шт.
• Блок управления MC800 – 1 шт.
• Приемник OXI – 1 шт.
• Пульт ДУ двухканальный FLO2RE – 2 шт.
